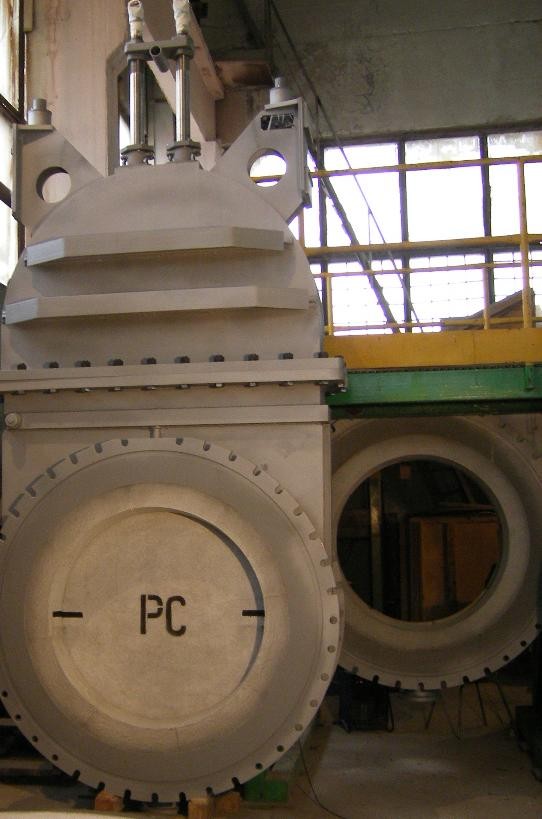

Специалистами предприятия «Инвестметаллургмаш» разработаны и производятся клапаны горячего дутья для доменных производств металлургических комбинатов и заводов.
В предлагаемых моделях клапанов КГД-1100, КГД-1300 и КГД-2000, благодаря применению специального огнеупорного защитного покрытия и уплотнений из терморасширенного графита, обеспечивается многократное сокращение тепловых потерь, увеличение долговечности и надежности работы клапана.
По способу охлаждения клапаны КГД-1100 и КГД-1300 выпускается в двух исполнениях: для системы охлаждения водой и для системы испарительного охлаждения.
Клапан КГД-2000 выпускается только для системы охлаждения водой.
Техническая характеристика КГД-1100
|
Диаметр рабочего сечения, |
мм |
1100 |
|
|
Температура горячего дутья, max |
°С |
1500 |
|
|
Давление горячего дутья, max |
МПа |
0,5 |
|
|
Охлаждение клапана |
|
водяное |
испарительное |
|
Расчетный расход воды: на охлаждение корпуса на охлаждение диска |
м3/час |
14 7 |
0,3 0,15 |
|
Обозначение клапана |
|
ИММ1-050.00.000 |
ИММ1-055.00.000 |
Техническая характеристика КГД-1300
|
Диаметр рабочего сечения, |
мм |
1300 |
|
|
Температура горячего дутья, max |
°С |
1500 |
|
|
Давление горячего дутья, max |
МПа |
0,5 |
|
|
Охлаждение клапана |
|
водяное |
испарительное |
|
Расчетный расход воды: на охлаждение корпуса на охлаждение диска |
м3/час |
20 10 |
0,5 0,25 |
|
Обозначение клапана |
|
ИММ1-060.00.000 |
ИММ1-065.00.000 |
Все типоразмеры клапанов могут комплектоваться ответными фланцами, защищенными высокоэффективной футеровкой и не требующими охлаждения.
